[Terraform] 동적 데이터 처리와 tfstate 상태 관리 분석 with Azure Blob



클라우드 인프라를 코드로 관리하는 IaC(Infrastructure as Code) 시대에 Terraform은 필수적인 도구로 자리 잡았습니다. 하지만 실제 운영 환경의 인프라는 단순히 정적인 리소스들의 집합이 아닙니다. 데이터베이스 주소, VM의 IP, 서비스 엔드포인트 등 동적으로 결정되는 정보를 다른 리소스나 애플리케이션에 전달해야 하는 경우가 빈번합니다.



또한, 여러 팀이 각자의 인프라 스택을 관리할 때, 서로의 출력 값을 참조해야 하는 프로젝트 간의 데이터 공유도 중요합니다. 이 모든 과정에서 Terraform 상태 파일(tfstate)을 안전하고 효율적으로 관리하는 것은 DevOps 엔지니어의 핵심 역량입니다.



이번 블로그 포스팅에서는 Terraform의 terraform_remote_state, file(), templatefile(), base64encode()와 같은 동적 데이터 처리 기능들을 활용하여, 서로 의존하는 두 개의 인프라 스택을 배포하고 관리하는 과정을 상세히 다룹니다. 이를 통해 Terraform의 강력함과 상태 관리의 중요성을 함께 이해할 수 있을 것입니다.



1. 전체적인 프로세스 흐름

이번 실습에서는 두 개의 독립적인 Terraform 프로젝트를 사용하여, 서로의 정보를 참조하며 인프라를 배포합니다.

• db-project:
  • 역할: 가상의 데이터베이스 서버 정보를 정의하고, 그 주소와 포트 번호를 Terraform output으로 외부에 노출합니다. (실제 데이터베이스 인스턴스를 생성하지는 않습니다.)
  • 상태 관리: 이 프로젝트의 tfstate 파일은 Azure Blob Storage의 특정 컨테이너(tfstate-db)에 저장됩니다.
• web-project:
  • 역할: Azure VM을 웹 서버로 배포하고, 이 VM의 초기 설정 스크립트(user data)에 db-project에서 출력한 가상의 데이터베이스 주소와 포트 번호를 동적으로 주입합니다.
  • 상태 관리: 이 프로젝트의 tfstate 파일은 Azure Blob Storage의 다른 컨테이너(tfstate-web)에 저장됩니다.

프로세스 흐름 요약:

1. db-project가 먼저 배포되어 가상 DB 정보를 Azure Blob Storage의 상태 파일에 기록합니다.
2. web-project는 db-project의 상태 파일을 읽기 전용으로 참조하여 가상 DB 정보를 가져옵니다.
3. 가져온 정보를 바탕으로 web-project는 웹 서버 VM을 배포하고, VM의 시작 스크립트에 이 정보를 주입하여 웹 서버가 동적으로 DB 정보를 알 수 있도록 합니다.



2. 내부 프로세스 아키텍처

web-project 내부에서 db-project의 데이터가 웹 서버 VM의 user data로 주입되는 과정은 다음과 같습니다.



1. db-project 배포 및 출력:

• db-project/main.tf에서 output "db_address"와 output "db_port"를 정의하여 가상 DB 정보를 외부에 공개합니다.
• terraform apply 후, 이 출력 값들은 db-project.tfstate 파일에 기록되어 Azure Blob Storage (tfstate-db 컨테이너)에 저장됩니다.



2. web-project에서 원격 상태 참조:

• web-project/main.tf에서 data "terraform_remote_state" "db" 데이터 소스를 정의합니다.
• 이 데이터 소스는 db-project의 tfstate 파일이 저장된 Azure Blob Storage의 위치를 config 블록에 명시하여, 해당 상태 파일의 output 값들을 읽어옵니다. (예: data.terraform_remote_state.db.outputs.db_address)



3. user-data 스크립트 템플릿:

• web-project/user-data.sh.tpl 파일은 웹 서버 VM이 부팅될 때 실행될 셸 스크립트 템플릿입니다.
• 이 템플릿 파일 내부에는 ${db_address}, ${db_port}와 같은 플레이스홀더(placeholder)가 포함되어 있습니다.



4. templatefile() 함수를 통한 동적 주입:

• web-project/main.tf의 azurerm_linux_virtual_machine 리소스 내 user_data 속성에서 templatefile() 함수를 사용합니다.
• templatefile("${path.module}/user-data.sh.tpl", {...})는 user-data.sh.tpl 파일을 읽고, vars 인자로 전달된 값들(예: data.terraform_remote_state.db.outputs.db_address)을 템플릿 내부의 플레이스홀더에 주입하여 최종 셸 스크립트 문자열을 생성합니다.

5. base64encode() 함수를 통한 인코딩:

• Azure VM의 user_data 속성은 Base64 인코딩된 문자열을 요구하므로, base64encode() 함수로 templatefile()의 결과를 다시 인코딩합니다.



6. VM에 user_data 전달 및 실행:

• Terraform은 Base64 인코딩된 user_data를 Azure API를 통해 VM에 전달합니다.
• VM 내부의 cloud-init 서비스가 VM 부팅 시 이 스크립트를 자동으로 디코딩하여 실행합니다.

7. 상세 다이어그램: db-project (Outputs) -> Azure Blob (db-project.tfstate) -> web-server-project (data.terraform_remote_state.db) -> templatefile() -> base64encode() -> Azure VM (user_data) -> cloud-init -> Apache2 설치 및 index.html 생성



3. 핵심 기능 설명

1. data.terraform_remote_state (원격 상태 데이터 소스)

• 역할: 다른 Terraform 구성(프로젝트)에 의해 관리되는 상태 파일(tfstate)의 출력 값들을 현재 Terraform 구성에서 읽기 전용으로 가져올 수 있도록 해주는 데이터 소스입니다.

2. file() 함수

• 역할: Terraform이 실행되는 로컬 파일 시스템에서 지정된 파일의 내용을 읽어와 문자열로 반환하는 내장 함수입니다.

3. templatefile() 함수

• 역할: 템플릿 파일(user-data.sh.tpl)에 Terraform 변수나 다른 데이터 소스(예: data.terraform_remote_state)에서 가져온 **동적인 값들을 주입하여 최종 문자열을 렌더링(변환)**하는 내장 함수입니다.

4. base64encode() 함수

• 역할: 주어진 문자열을 Base64 형식으로 인코딩하는 내장 함수입니다.



4. 실습 준비 : Azure 백엔드 인프라 구축

Terraform 프로젝트의 상태 파일을 저장하고, 프로젝트 간에 공유할 수 있도록 Azure Blob Storage 인프라를 미리 구축해야 합니다.



핵심: 상태 파일용 리소스 그룹, 스토리지 계정, 컨테이너는 Terraform 프로젝트에 의해 직접 관리되거나 삭제되지 않도록 별도로 생성하고 관리하는 것이 중요합니다. 본 실습에서는 Azure Blob Storage에서 관리되도록 하였습니다.



Terraform 상태 파일은 백엔드 인프라를 통해서 생성 및 관리됩니다.

상태 파일에는 해당 프로젝트의 리소스에 관한 모든 정보가 저장되어있습니다.

그러므로, terraform plan, apply, destroy 명령어를 진행할때 Terraform은 상태 파일을 확인하여 명령어를 실행합니다.

# --- 단일 백엔드 인프라 생성 ---

# 공용 변수
$LOCATION="koreacentral"

# tfstate 리소스 그룹 이름
$SHARED_STATE_RG="terzmy-tfstate-rg"

# tfstate 스토리지 계정 이름
$SHARED_STATE_SA="terzmytfstatestg"

# 컨테이너 이름 (db-project용)
$DB_STATE_CONTAINER="tfstate-db"

# 컨테이너 이름 (web-server-project용)
$WEB_STATE_CONTAINER="tfstate-web"

# 리소스 그룹 및 스토리지 계정  배포
az group create --name $SHARED_STATE_RG --location $LOCATION
az storage account create --name $SHARED_STATE_SA --resource-group $SHARED_STATE_RG --location $LOCATION --sku Standard_LRS --kind StorageV2

# 각 프로젝트별 Blob 컨테이너 생성
az storage container create --name $DB_STATE_CONTAINER --account-name $SHARED_STATE_SA --resource-group $SHARED_STATE_RG
az storage container create --name $WEB_STATE_CONTAINER --account-name $SHARED_STATE_SA --resource-group $SHARED_STATE_RG


echo "--- 중요: Azure Portal에서 Blob 버전 관리 활성화 ---"
echo "다음 스토리지 계정으로 이동하여 '데이터 보호' -> 'Blob 버전 관리 사용'을 '켜기'로 설정하세요."
echo "1. $SHARED_STATE_SA"



5. 실습 과정 : 단계별 Terraform 적용

실습 과정에서는 WSL 환경에서 진행하였습니다.

전체적인 프로젝트 디렉터리 구조는 다음과 같습니다. (모듈화는 진행하지 않았습니다.)

cheol@MZC01-CLOUDLSC0406:/mnt/c/code/terraform_code/dynamic-data-processing$ tree
.
├── create_web_db.txt
├── db-project
│   ├── main.tf
│   └── variables.tf
└── web-project
    ├── main.tf
    ├── user-data.sh.tpl
    └── variables.tf



1. db-project 배포

- main.tf

# db-project/main.tf

# Terraform 설정
terraform {
  required_providers {
    azurerm = {
      source  = "hashicorp/azurerm"
      version = "~> 3.0"
    }
  }

  # 백엔드 설정: db-project의 상태 파일을 저장할 Blob Storage 정보
  # TODO: 1단계에서 생성한 'SHARED_STATE_RG', 'SHARED_STATE_SA', 'DB_STATE_CONTAINER' 값들로 직접 변경하세요.
  backend "azurerm" {
    resource_group_name  = "terzmy-tfstate-rg"       # SHARED_STATE_RG 값으로 변경
    storage_account_name = "terzmytfstatestg"        # SHARED_STATE_SA 값으로 변경
    container_name       = "tfstate-db"                     # DB_STATE_CONTAINER 값으로 변경
    key                  = "db-project.tfstate"             # 이 프로젝트의 상태 파일 이름
  }
}

provider "azurerm" {
  features {}
}

# 가상 데이터베이스를 나타내는 리소스 그룹 생성 (실제 DB 아님, 단지 예시)
resource "azurerm_resource_group" "db_rg" {
  name     = var.db_resource_group_name
  location = var.location
  tags = {
    Environment = var.environment
    Service     = "Database"
  }
}

# 데이터베이스 주소와 포트 번호를 출력 (이 값이 web-project로 전달됩니다)
output "db_address" {
  description = "가상 데이터베이스의 주소"
  value       = "db-server.terzmy.com" # 실제 DB 주소라고 가정
}

output "db_port" {
  description = "가상 데이터베이스의 포트"
  value       = 5432 # 실제 DB 포트라고 가정 (예: PostgreSQL)
}



- variables.tf

# db-project/variables.tf

variable "db_resource_group_name" {
  description = "가상 데이터베이스 리소스 그룹의 이름"
  type        = string
  default     = "terzmy-db-rg"
}

variable "location" {
  description = "리소스가 배포될 Azure 지역"
  type        = string
  default     = "koreacentral"
}

variable "environment" {
  description = "배포 환경"
  type        = string
  default     = "dev"
}



main.tf 와 variables.tf 파일을 구성하고나서 테라폼 초기화 및 배포를 진행합니다.

# terraform 초기화
terraform init

# terraform 계획 확인
terraform plan

# terraform 적용 및 배포
terraform apply --auto-approve





2. web-project 배포

- main.tf

# web-server-project/main.tf

# Terraform 설정
terraform {
  required_providers {
    azurerm = {
      source  = "hashicorp/azurerm"
      version = "~> 3.0"
    }
  }

  # 백엔드 설정: web-server-project의 상태 파일을 저장할 Blob Storage 정보
  # TODO: 1단계에서 생성한 'SHARED_STATE_RG', 'SHARED_STATE_SA', 'WEB_STATE_CONTAINER' 값들로 직접 변경하세요.
  backend "azurerm" {
    resource_group_name  = "terzmy-tfstate-rg"       # SHARED_STATE_RG 값으로 변경
    storage_account_name = "terzmytfstatestg"        # SHARED_STATE_SA 값으로 변경
    container_name       = "tfstate-web"                     # DB_STATE_CONTAINER 값으로 변경
    key                  = "web-project.tfstate"             # 이 프로젝트의 상태 파일 이름
  }
}

# AzureRM 프로바이더 설정
provider "azurerm" {
  features {}
}

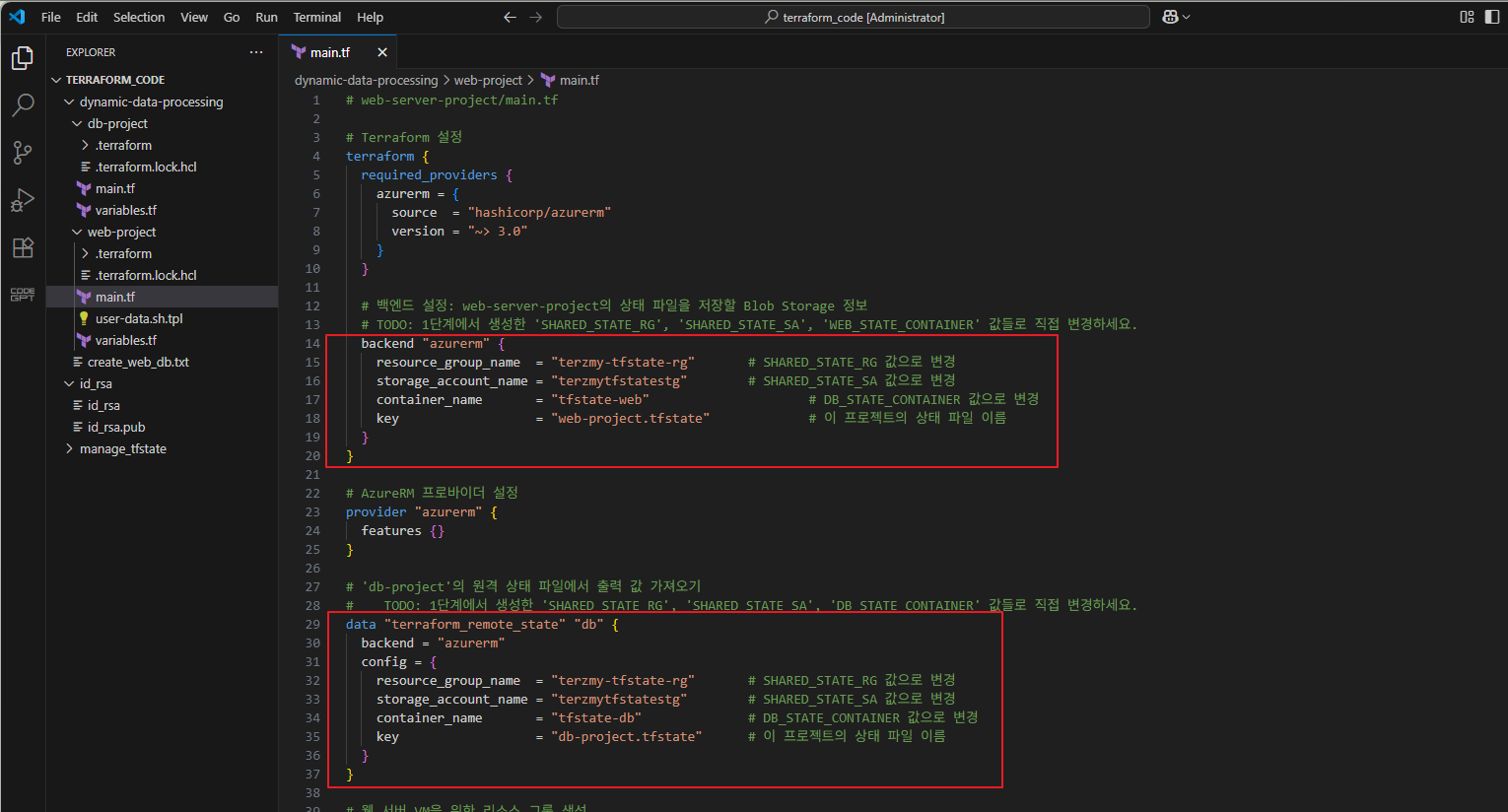

# 'db-project'의 원격 상태 파일에서 출력 값 가져오기
#    TODO: 1단계에서 생성한 'SHARED_STATE_RG', 'SHARED_STATE_SA', 'DB_STATE_CONTAINER' 값들로 직접 변경하세요.
data "terraform_remote_state" "db" {
  backend = "azurerm"
  config = {
    resource_group_name  = "terzmy-tfstate-rg"       # SHARED_STATE_RG 값으로 변경
    storage_account_name = "terzmytfstatestg"        # SHARED_STATE_SA 값으로 변경
    container_name       = "tfstate-db"              # DB_STATE_CONTAINER 값으로 변경
    key                  = "db-project.tfstate"      # 이 프로젝트의 상태 파일 이름
  }
}

# 웹 서버 VM을 위한 리소스 그룹 생성
resource "azurerm_resource_group" "web_rg" {
  name     = var.web_resource_group_name
  location = var.location
  tags = {
    Environment = var.environment
    Service     = "WebServer"
  }
}

# 가상 네트워크 및 서브넷 생성
resource "azurerm_virtual_network" "web_vnet" {
  name                = "terzmy-web-vnet"
  address_space       = ["10.0.0.0/16"]
  location            = azurerm_resource_group.web_rg.location
  resource_group_name = azurerm_resource_group.web_rg.name
}

resource "azurerm_subnet" "web_subnet" {
  name                 = "web-subnet"
  resource_group_name  = azurerm_resource_group.web_rg.name
  virtual_network_name = azurerm_virtual_network.web_vnet.name
  address_prefixes     = ["10.0.1.0/24"]
}

# Public IP 주소 생성
resource "azurerm_public_ip" "web_public_ip" {
  name                = "web-public-ip"
  location            = azurerm_resource_group.web_rg.location
  resource_group_name = azurerm_resource_group.web_rg.name
  allocation_method   = "Static"
  sku                 = "Standard"
}

# 네트워크 보안 그룹 (NSG) 생성
resource "azurerm_network_security_group" "web_nsg" {
  name                = "web-vm-nsg"
  location            = azurerm_resource_group.web_rg.location
  resource_group_name = azurerm_resource_group.web_rg.name

  tags = {
    Environment = var.environment
    Service     = "WebServer"
  }
}

# NSG 규칙: SSH (22번 포트) 허용
resource "azurerm_network_security_rule" "allow_ssh" {
  name                        = "AllowSSH"
  priority                    = 100 # 우선순위 (낮을수록 높음)
  direction                   = "Inbound"
  access                      = "Allow"
  protocol                    = "Tcp"
  source_port_range           = "*"
  destination_port_range      = "22" # SSH 기본 포트
  source_address_prefix       = "*" # 모든 IP에서 허용 (보안을 위해 특정 IP로 제한 권장)
  destination_address_prefix  = "*"
  resource_group_name         = azurerm_resource_group.web_rg.name
  network_security_group_name = azurerm_network_security_group.web_nsg.name
}

# NSG 규칙: HTTP (80번 포트) 허용
resource "azurerm_network_security_rule" "allow_http" {
  name                        = "AllowHTTP"
  priority                    = 110 # SSH보다 낮은 우선순위
  direction                   = "Inbound"
  access                      = "Allow"
  protocol                    = "Tcp"
  source_port_range           = "*"
  destination_port_range      = "80" # HTTP 기본 포트
  source_address_prefix       = "*" # 모든 IP에서 허용 (보안을 위해 특정 IP로 제한 권장)
  destination_address_prefix  = "*"
  resource_group_name         = azurerm_resource_group.web_rg.name
  network_security_group_name = azurerm_network_security_group.web_nsg.name
}

# 네트워크 인터페이스 생성
resource "azurerm_network_interface" "web_nic" {
  name                = "web-nic"
  location            = azurerm_resource_group.web_rg.location
  resource_group_name = azurerm_resource_group.web_rg.name

  ip_configuration {
    name                          = "internal"
    subnet_id                     = azurerm_subnet.web_subnet.id
    private_ip_address_allocation = "Dynamic"
    public_ip_address_id          = azurerm_public_ip.web_public_ip.id
  }
}

# NSG를 NIC에 연결 리소스
resource "azurerm_network_interface_security_group_association" "web_nic_nsg_association" {
  network_interface_id        = azurerm_network_interface.web_nic.id
  network_security_group_id   = azurerm_network_security_group.web_nsg.id
}

# Linux 가상 머신 생성
resource "azurerm_linux_virtual_machine" "web_vm" {
  name                            = var.vm_name
  resource_group_name             = azurerm_resource_group.web_rg.name
  location                        = azurerm_resource_group.web_rg.location
  size                            = var.vm_size
  admin_username                  = var.admin_username
  admin_ssh_key {
    username = var.admin_username
    public_key = file(var.public_ssh_key_path) # SSH 공개 키 파일 경로
  }
  network_interface_ids           = [azurerm_network_interface.web_nic.id]

  os_disk {
    caching              = "ReadWrite"
    storage_account_type = "Standard_LRS"
  }

  source_image_reference {
    publisher = "Canonical"
    offer     = "0001-com-ubuntu-server-jammy"
    sku       = "22_04-lts-gen2"
    version   = "latest"
  }

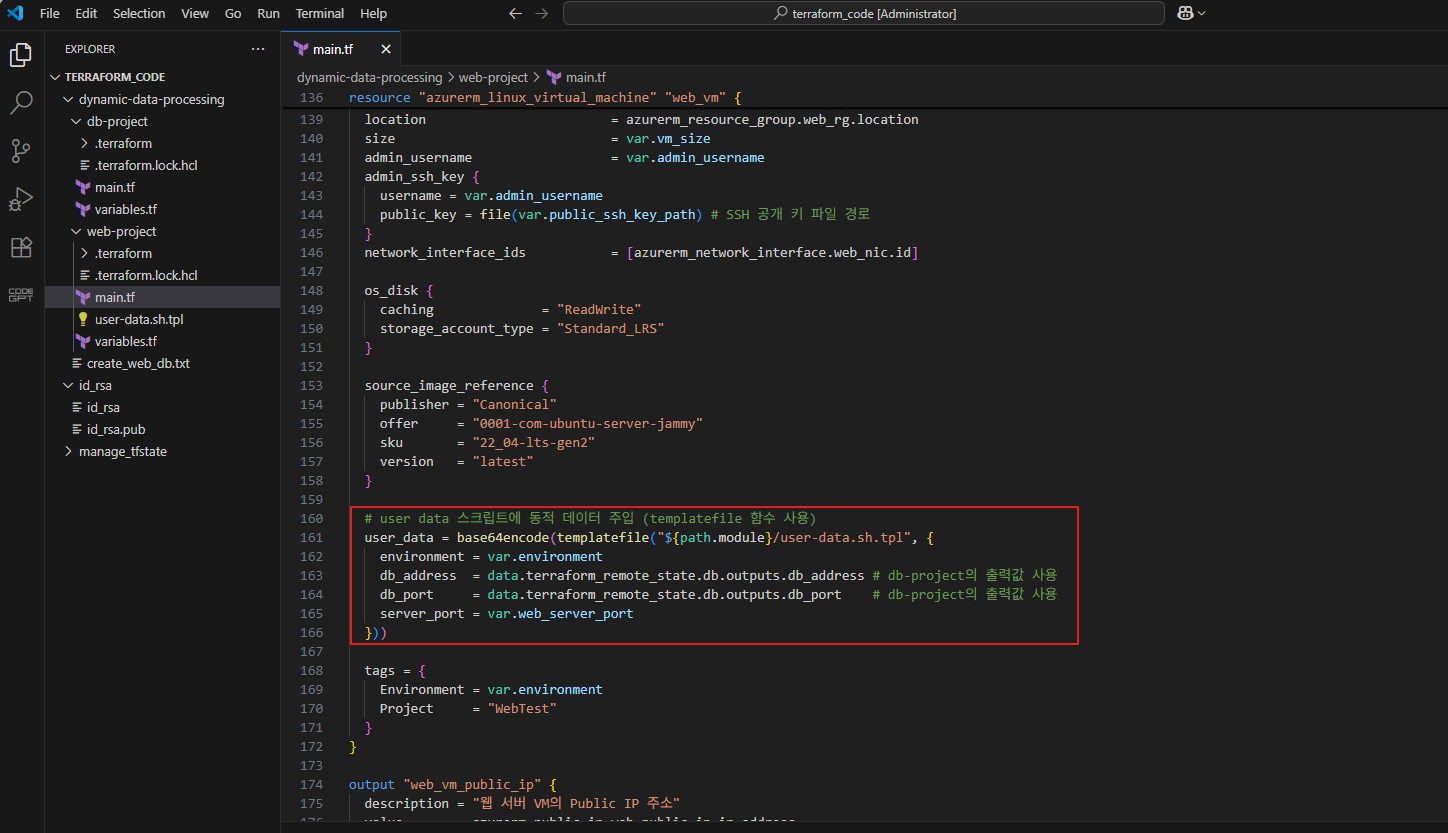

  # user data 스크립트에 동적 데이터 주입 (templatefile 함수 사용)
  user_data = base64encode(templatefile("${path.module}/user-data.sh.tpl", {
    environment = var.environment
    db_address  = data.terraform_remote_state.db.outputs.db_address # db-project의 출력값 사용
    db_port     = data.terraform_remote_state.db.outputs.db_port    # db-project의 출력값 사용
    server_port = var.web_server_port
  }))

  tags = {
    Environment = var.environment
    Project     = "WebTest"
  }
}

output "web_vm_public_ip" {
  description = "웹 서버 VM의 Public IP 주소"
  value       = azurerm_public_ip.web_public_ip.ip_address
}

output "web_vm_private_ip" {
  description = "웹 서버 VM의 Private IP 주소"
  value       = azurerm_network_interface.web_nic.private_ip_address
}



- variables.tf

가상머신 접속을 위한 ssh 공개 키는 WSL 경로 (예: /mnt/c/code/terraform_code/id_rsa/id_rsa.pub)로 변경합니다.

# web-server-project/variables.tf

variable "web_resource_group_name" {
  description = "웹 서버 리소스 그룹의 이름"
  type        = string
  default     = "terzmy-web-rg"
}

variable "location" {
  description = "리소스가 배포될 Azure 지역"
  type        = string
  default     = "koreacentral"
}

variable "environment" {
  description = "배포 환경"
  type        = string
  default     = "dev"
}

variable "vm_name" {
  description = "웹 서버 VM의 이름"
  type        = string
  default     = "terzmy-web-vm"
}

variable "vm_size" {
  description = "웹 서버 VM의 크기"
  type        = string
  default     = "Standard_B1s" # 테스트용 최소 사양 (더 큰 사양 필요 시 변경)
}

variable "admin_username" {
  description = "VM 관리자 사용자 이름"
  type        = string
  default     = "cheol"
}

variable "public_ssh_key_path" {
  description = "VM에 사용할 SSH 공개 키 파일의 로컬 경로 (예: ~/.ssh/id_rsa.pub)"
  type        = string
  # 예: default = "~/.ssh/id_rsa.pub"
  # default = "C:/code/terraform_code/id_rsa/id_rsa.pub"
  default = "/mnt/c/code/terraform_code/id_rsa/id_rsa.pub"
}

variable "web_server_port" {
  description = "웹 서버가 리스닝할 포트"
  type        = number
  default     = 80
}



- user-data.sh.tpl

#!/bin/bash
# user-data.sh.tpl

# 웹 서버 설치 및 설정 (Apache2 설치)
echo "Installing Apache2 Web Server..."
sudo apt-get update -y
sudo apt-get install apache2 -y

# Apache2의 기본 웹 루트인 /var/www/html 디렉토리가 Apache2 설치 전에 없었다면 생성
# Apache2 설치가 성공하면 이 디렉토리는 이미 존재할 것이므로 오류는 나지 않습니다.
echo "Ensuring /var/www/html directory exists..."
sudo mkdir -p /var/www/html

# 인덱스 페이지 생성 및 동적 데이터 주입
# Apache2의 기본 웹 루트는 /var/www/html 입니다.
cat > /var/www/html/index.html <<EOF
<!DOCTYPE html>
<html>
<head>
    <title>Web Server Info</title>
    <style>
        body { font-family: sans-serif; background-color: #f0f0f0; padding: 20px; }
        .container { background-color: #fff; padding: 30px; border-radius: 8px; box-shadow: 0 4px 8px rgba(0,0,0,0.1); }
        h1 { color: #333; }
        p { color: #555; }
        strong { color: #007bff; }
    </style>
</head>
<body>
    <div class="container">
        <h1>Hello from Terraform-managed Web Server!</h1>
        <p>This server is running in <strong>${environment}</strong> environment.</p>
        <p>Database Address: <strong>${db_address}</strong></p>
        <p>Database Port: <strong>${db_port}</strong></p>
        <p>Web Server Port: <strong>${server_port}</strong></p>
    </div>
</body>
</html>
EOF

# Apache2 서비스 재시작 (user data 스크립트가 실행된 후)
# Apache2는 기본적으로 80번 포트에서 실행됩니다.
echo "Restarting Apache2 service..."
sudo systemctl restart apache2
sudo systemctl enable apache2 # VM 재부팅 시 자동 시작 설정

echo "Web server (Apache2) started on port ${server_port}."



main.tf 와 variables.tf 파일을 구성하고나서 테라폼 초기화 및 배포를 진행합니다.

# terraform 초기화
terraform init

# terraform 계획 확인
terraform plan

# terraform 적용 및 배포
terraform apply --auto-approve



이 프로젝트는 웹 서버 VM을 포함한 인프라를 배포하고, db-project의 출력 값을 user data에 주입하며, web-server-project.tfstate 파일을 Azure Blob Storage (tfstate-web 컨테이너)에 저장합니다.

6. 실습 결과 검증

1. 웹 서버 접근하여 웹 브라우저 접속



2. Azure Portal에서 Terraform 상태 파일 확인

직접적으로 확인하기위해서 blob에 익명 액세스를 허용하여 접근 가능하도록 하였습니다.

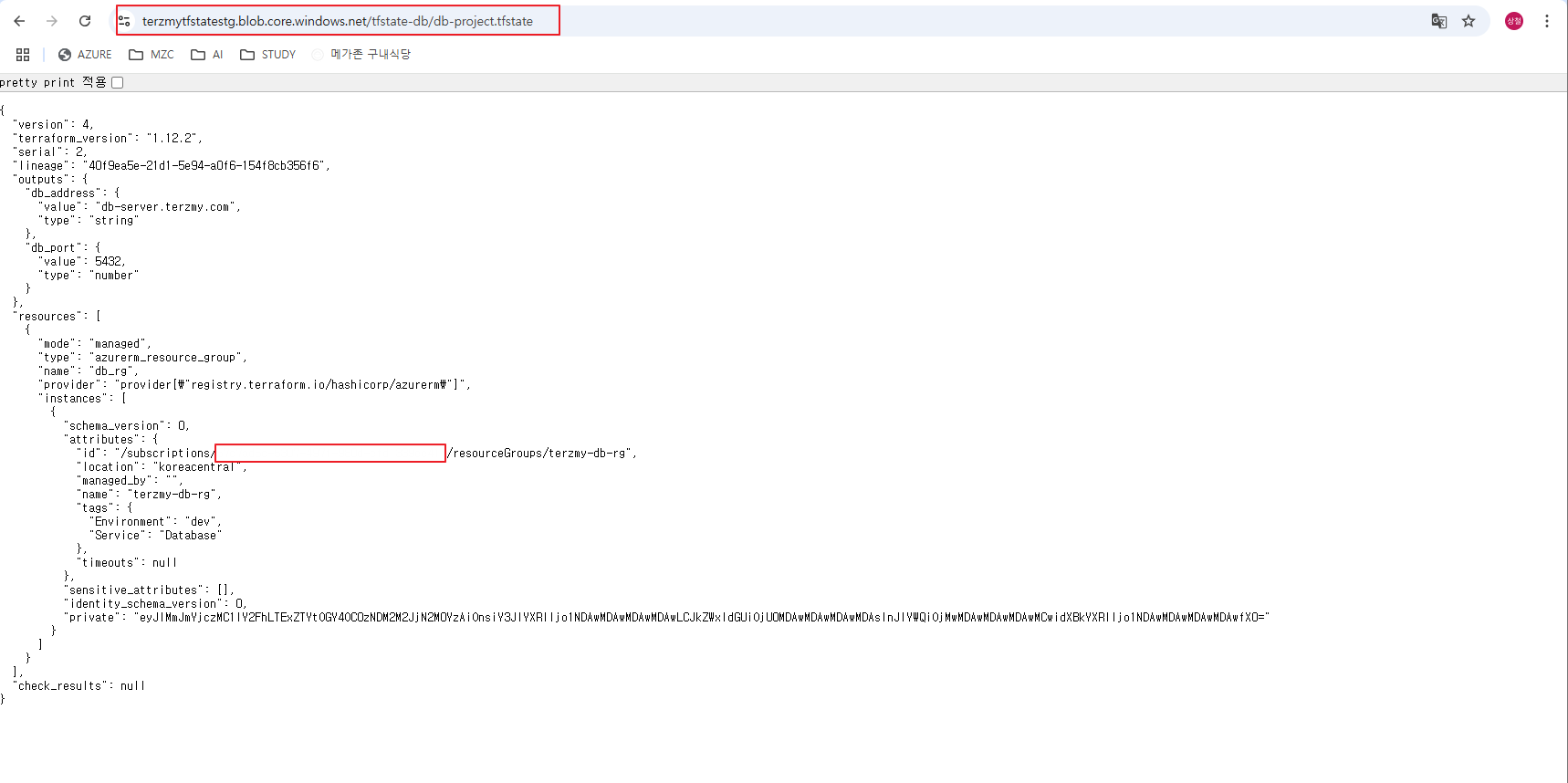

- tfstate-db

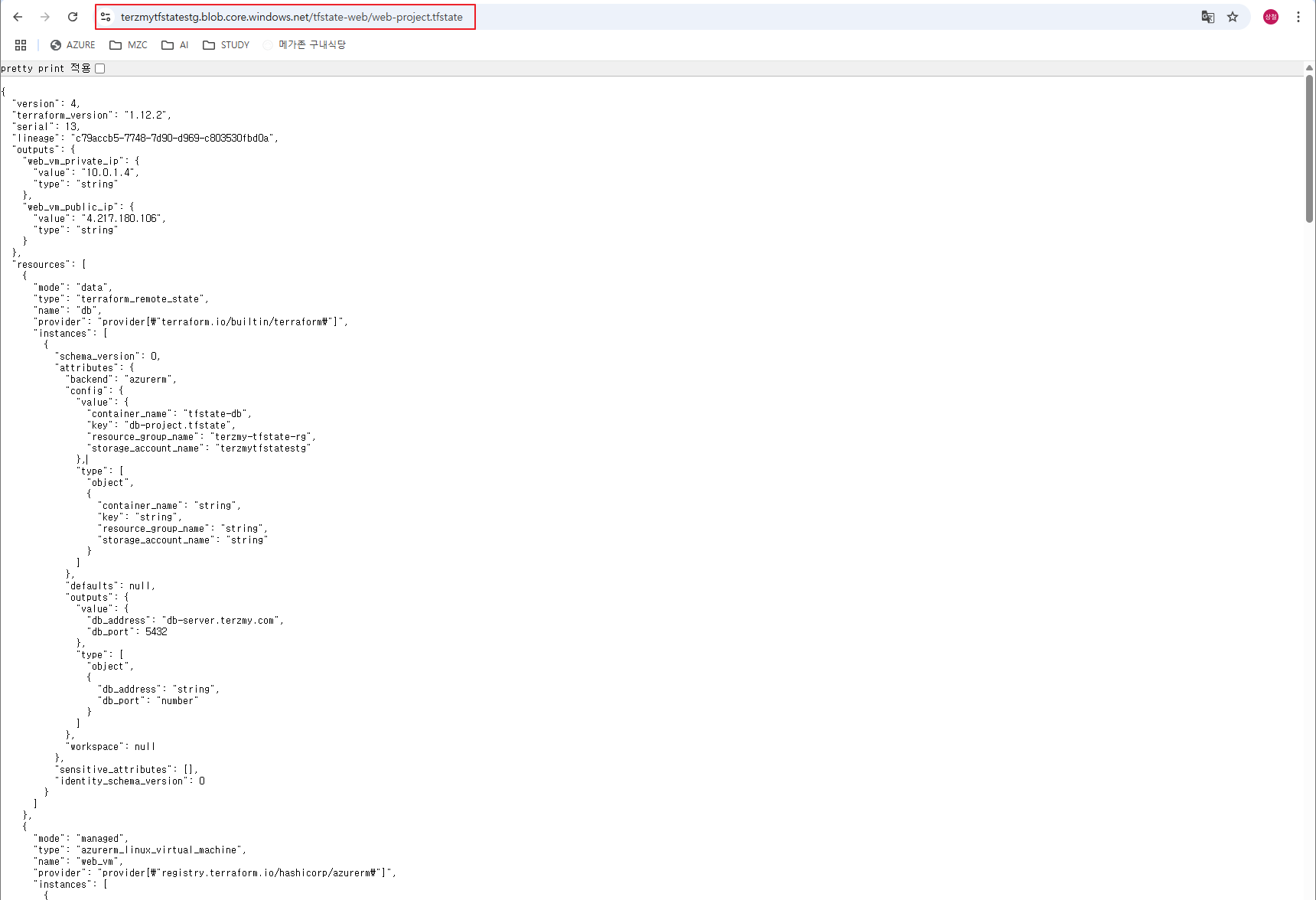

- tfstate-web





주의1)

Terraform에서 리소스를 destroy할 때는 의존성 역순으로 진행해야 합니다. 즉, 다른 리소스에 의해 참조되는 리소스를 먼저 삭제하면 안 됩니다. 이 경우, web-project가 db-project의 출력을 참조했으므로, web-project를 먼저 destroy했어야 합니다. 이러한 의존성 관리는 복잡한 인프라를 Terraform으로 관리할 때 매우 중요합니다.



주의2)

동적 데이터 처리를 위한 과정이긴하나, db-project의 output 정보를 바꿔서 배포한다고 한들 web-project의 웹 서버에는 바로 반영되지 않습니다. 바로 반영되게 하기 위해서는 CI/CD 환경을 구축해서 동적 데이터 업데이트를 진행해야합니다.

이유는 user_data의 한계입니다. user_data는 인프라 배초 초기 설정에는 매우 강력하지만, 인프라 배포 이후 런타임에 발생하는 동적 데이터 변경에는 한계가 있습니다.

# 예로 db_address와 db_port를 변경한다고해서 웹서버에 바로 반영되지 않습니다.


output "db_address" {
  description = "가상 데이터베이스의 주소"
  value       = "db-server001.terzmy.com" # 실제 DB 주소라고 가정
}

output "db_port" {
  description = "가상 데이터베이스의 포트"
  value       = 5433 # 실제 DB 포트라고 가정 (예: PostgreSQL)
}
